Combi Genius

Combi Genius è una cella di punzonatura/taglio laser che introduce una nuova generazione di tecnologia di punzonatura servo-elettrica. Una maggiore produttività ed un design industriale completamente nuovo, sono completamente integrati.

VANTAGGI

  • Elevata produttività grazie alla sua versatilità “quattro-in-uno”.

  • Punzonatura, formatura, marcatura, taglio laser, fino alla piegatura; elevate velocità, facilità di funzionamento, minimi tempi di set-up



  • Un nuovo martello intelligente accorcia il tempo di cambio utensili sfruttandone meglio l’utilizzo e diminuendo i tempi di produzione



  • Layout ridotto e compatto, anche con eventuali moduli di automazione



  • Il laser in fibra può essere utilizzato anche per tagliare materiali come rame e ottone



  • Consumo energetico molto ridotto grazie alle tecnologie di punzonatura servo-elettrica e taglio laser fibra



  • Costi di manutenzione ridotti

  • Possibilità di un elevato numero di utensili = rapido set-up e minor tempo di attesa

IMPATTO AMBIENTALE

  • Minor consumo di energia = meno CO2



  • Assenza di olio idraulico = nessun rifiuto pericoloso



  • Basse emissioni di calore e rumorosità = vantaggi per l’operatore e per l’ambient



  • Meno manutenzione = maggiore produttività



  • Una sola cella anziché singole macchine = spazio necessario ridotto





DATI TECNICI

  • Dimensione max. foglio:
    •    2.500 mm x 1.250 mm (CG1225)
    •    3.000 mm x 1.500 mm (CG 1530)



  • Forza di punzonatura:
    •    230 kN (CG Pure)
    •    300 kN (CG Dynamic)



  • Velocità di punzonatura:
    •    700 1/min (CG Pure)
    •    1.000 1/min (CG Dynamic)



  • Velocità di posizionamento asse
    •    108 m/min (CG Pure)
    •    127 m/min (CG Dynamic)



  • Velocità di rotazione index:
    •    180 r/min (CG Pure)
    •    250 r/min (CG Dynamic)



  • Max. n. utensili / utensili indice:
    torretta con 16 stazioni 384/128
    torretta con 20 stazioni 280/80



  • Potenza laser 3 kW o 4 kW



  • Spessore max. foglio, punzonatura e laser 8 mm (alluminio, acciaio dolce, acciaio inox)

Lo stato dell’arte nel taglio laser fibra

Una moderna macchina Combi che utilizza assi servo-elettrici a controllo numerico, con ridotti consumi energetici, limitate esigenze di manutenzione e funzionamento rapido. La sua elevata produttività si basa su un numero elevato di utensili installabili, nonché sulla velocità e facilità di set-up degli stessi. Il laser fibra, che è la migliore sorgente laser per la macchina Combi, ha un rendimento elevatissimo. Il suo altissimo grado di utilizzo è conveniente per la lavorazione di spessori fino a 8 mm. La formatura e altre fasi di lavorazione ausiliarie, nonché la facilità d’utilizzo, sono ulteriori fattori che aiutano a contenere i costi di produzione dei pezzi e rendono la macchina Combi una soluzione produttiva e competitiva.

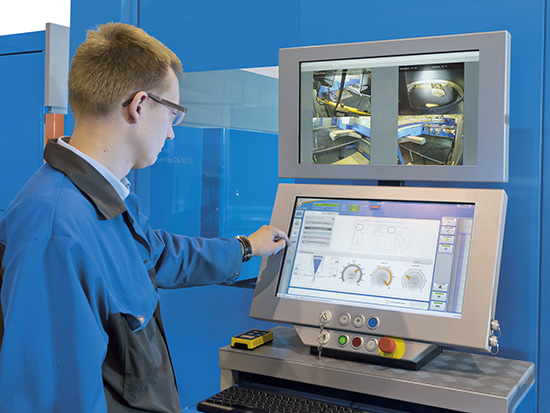

Il nuovo TaskLoader permette di scegliere i programmi della macchina, leggendo direttamente il codice a barre sull’ordine di lavoro. Per semplificare il lavoro dell’operatore è stato sviluppato Tulus® MUPS, una nuova applicazione basata su Android, che fornisce istruzioni per l’installazione degli utensili ed altre attività legate alla lavorazione.

Combi Genius unisce i vantaggi delle prestazioni di punzonatura con la più recente tecnologia di taglio laser fibra, portando ad un nuovo livello il concetto di produzione integrata e altamente versatile.

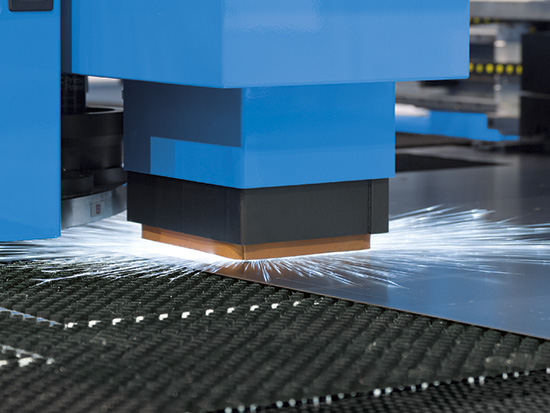

Come sorgente laser è possibile scegliere un risonatore a fibra di 3 kW o 4 kW.

I parametri ottimizzati della testa di taglio, del collimatore, della fibra di trasferimento e del taglio, assicurano un risultato rapido e di alta qualità.

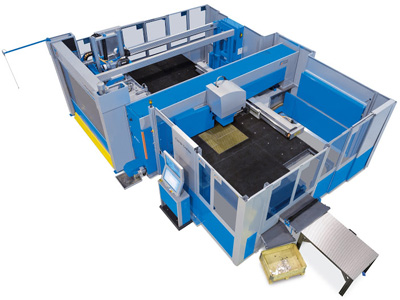

Semplice sistema di protezioni
Un semplice sistema di protezione intorno alla macchina, è stato progettato su misura per le esigenze funzionali della macchina stessa. Esso fornisce protezione dalle radiazioni disperse del laser fibra, senza tuttavia ostacolare le procedure di carico, scarico e manutenzione per l’operatore.

Due livelli di prestazione
La nuova serie Genius include modelli con due livelli di prestazione complementari: PURE , che risponde alle esigenze di una macchina efficiente nella produttività, con un prezzo conveniente; DYNAMIC, che offre la massima produttività e le migliori prestazioni sul mercato. Entrambi i modelli sono dotati delle più recenti funzionalità e possono essere equipaggiati con tutta la serie di opzioni disponibili.

Martello intelligente
Tra le nuove opzioni figura il martello intelligente che abbrevia i tempi di cambio utensili  in particolar modo quelli indicizzati. Per il martello è selezionabile una forza di punzonatura servoelettrica fino a 300 kN. La protezione automatica da sovraccarichi e la lubrificazione centralizzata assicurano un funzionamento della macchina affidabile.

Zero graffi
Una nuova funzione è costituita da spazzole mobili presenti sia davanti che all’interno della torretta, che impediscono di graffiare i materiali delicati. Il movimento è attivato dal programma quando necessario.

Accesso facilitato

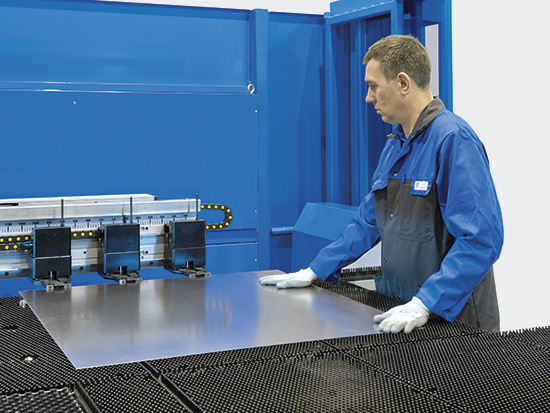

Il carico e lo scarico manuale sono agevolati da un convogliatore a nastro rimovibile. In questo modo anche i fogli più piccoli sono maneggiabili in prossimità dell’operatore. Il carico dei fogli più pesanti è facilitato da supporti verticali mobili dedicati.



Caratteristiche

  • Punzonatura, taglio laser, marcatura e formatura combinati
  • Maggiore precisione, poiché una sola macchina esegue tutte le fasi di lavoro
  • Più utensili in torretta e minori tempi di cambio utensili grazie al martello intelligente
  • Facile uso e monitoraggio
  • Spazzole a movimento verticale per evitare di graffiare i materiali più delicati
  • Meno stress su tutti i componenti del processo
  • Spazio occupato ridotto, in quanto è necessaria una sola macchina
  • Minori costi di programmazione grazie all’unico programma NC richiesto
  • Layout a torretta su misura per l’utente, con fino a 384 utensili inseribili nella torretta
  • Scivolo di lavoro 500 mm x 500 mm per i componenti punzonati Rimozione dei componenti agevolata dalla nuova unità ad aria compressa
  • Due porte a ghigliottina per componenti tagliati con laser 300 mm x 400 mm e 800 mm x 800 mm
  • Smistamento automatico degli scarti laser
  • Ampia gamma di opzioni come vari tipi di Multi-Tools®, formatura verso l’alto indicizzabile, marcatura a  getto d’inchiostro, ecc.
  • Agevoli protezioni di sicurezza a norma di legge
  • Eccellenti possibilità di automazione del sistema, come ad esempio per lo smistamento o impilaggio dei pezzi


Automazione

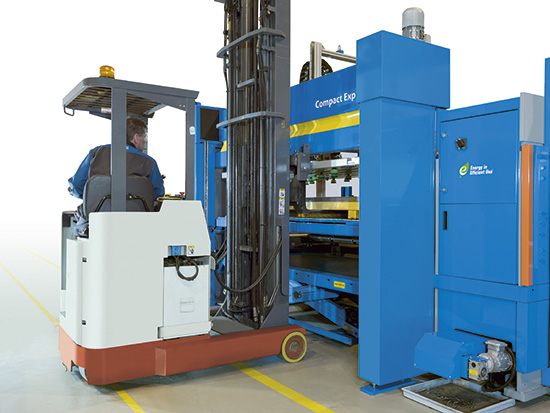

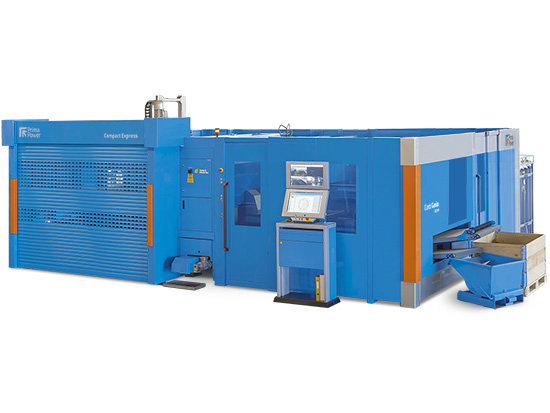

  • Compact Express: carico di materiale grezzo e scarico scheletri con ciclo di lavoro rapido e ingombro ridotto
  • LST: sistema di carico ed impilaggio per il carico di materiale e lo smistamento dei pezzi automatici
  • SU: unità di smistamento intelligente dei pezzi piccoli
  • Possibile connessione con i magazzini Night Train FMS® e COMBO FMS® mediante robot di carico ed impilaggio di tipo LST/LSR, per una migliore flessibilità e produttività dell’intero sistema
