Maximo

Macchina taglio laser di grandi formati fino a 36 metri di lunghezza. Movimento su rotaie fissate al suolo, laser CO2.

VANTAGGI

Area di lavoro senza limiti

  • Lamiere fino a 36 m di lunghezza – un vantaggio competitivo unico

Flessibilità

  • Area di lavoro versatile in base alle esigenze del cliente
  • Ampia gamma di materiali e spessori

Semplicità d’uso

  • Macchina laser facile da usare e programmare
  • Webcam per il controllo da remoto

IMPATTO AMBIENTALE

  • Un singolo sistema laser per un’ampia varietà di formati, spessori, materiali
  • Maggiore produttività durante il funzionamento della macchina
  • Ergonomia, buona accessibilità per carico/scarico e manutenzione

DATI TECNICI

  • Area di lavoro
    X 3.000 mm  Y 1.500 mm  Z 150 mm  Y2: 9.000-36.000 mm



  • Velocità degli assi
    X, Y: 100 m/min (traiettoria 140 m/min);   Y2:   15 m/min



  • Sorgente laser CO2   slab  4.000 W

Il taglio laser su misura

Maximo è un grande sistema di taglio laser basato su Platino, la consolidata macchina laser 2D di Prima Power.

Maximo sfrutta le prestazioni di una macchina precisa, veloce e di dimensioni ridotte in un’area di lavoro molto grande per il taglio di lamiera di grandi formati.

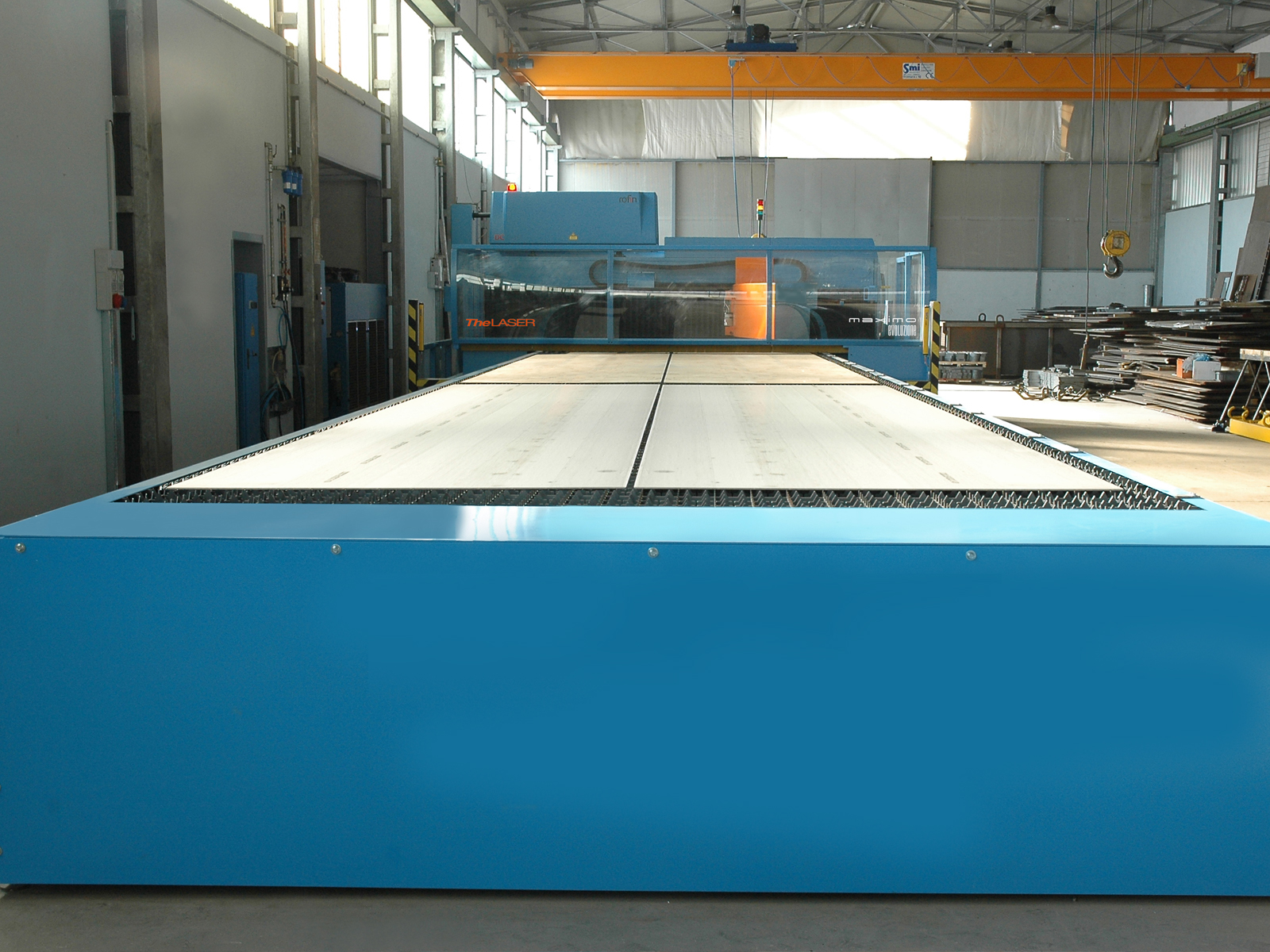

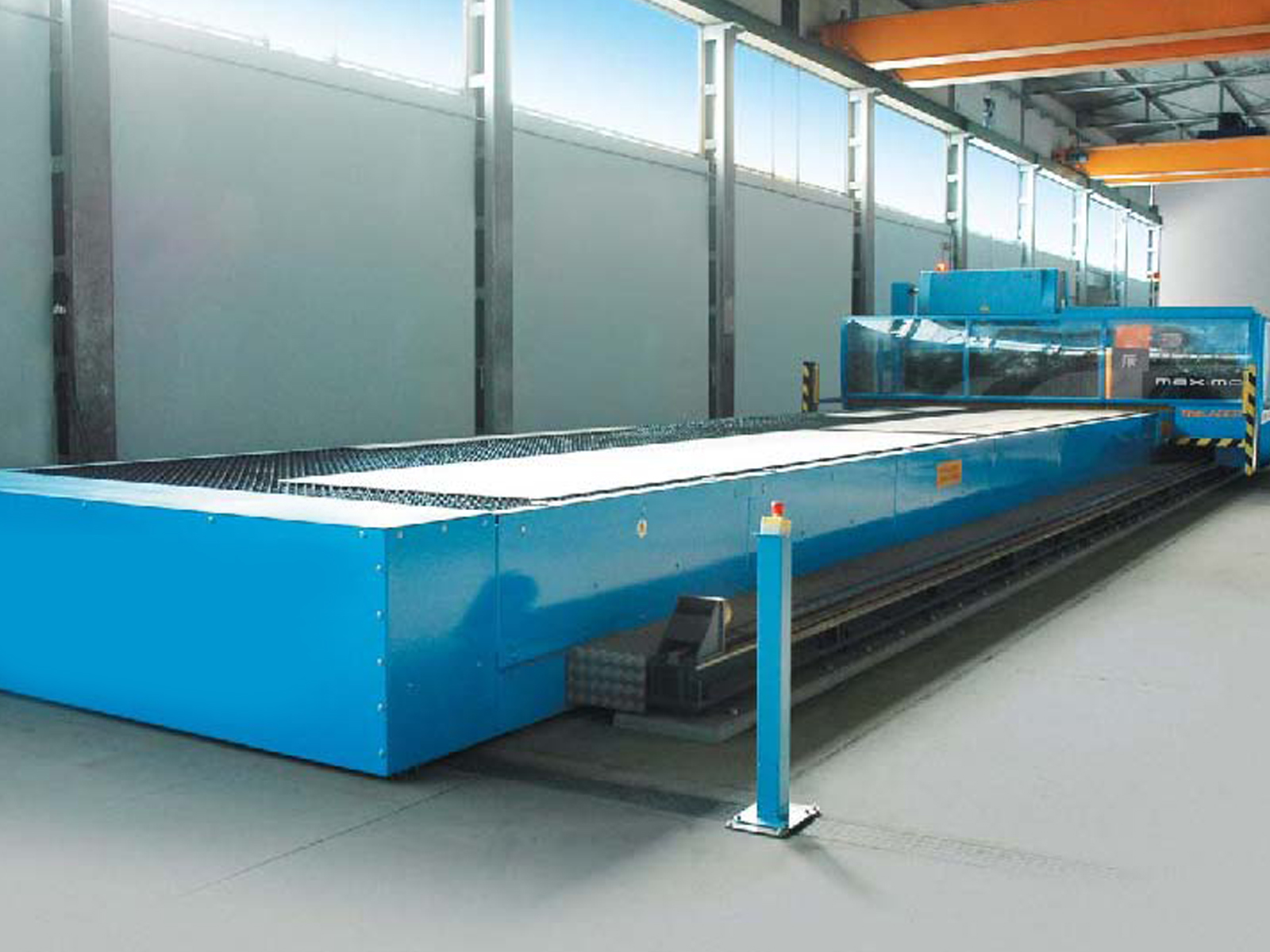

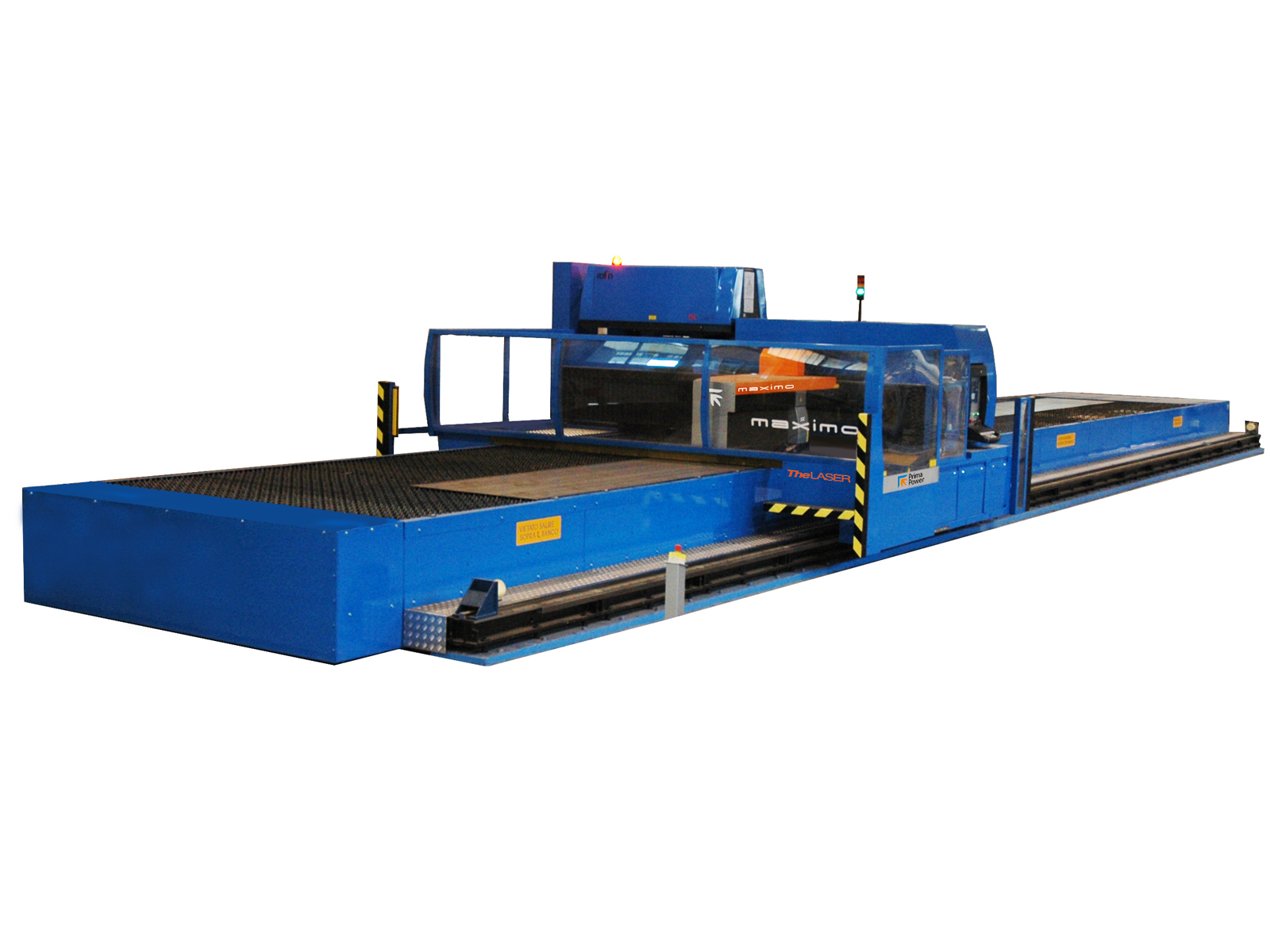

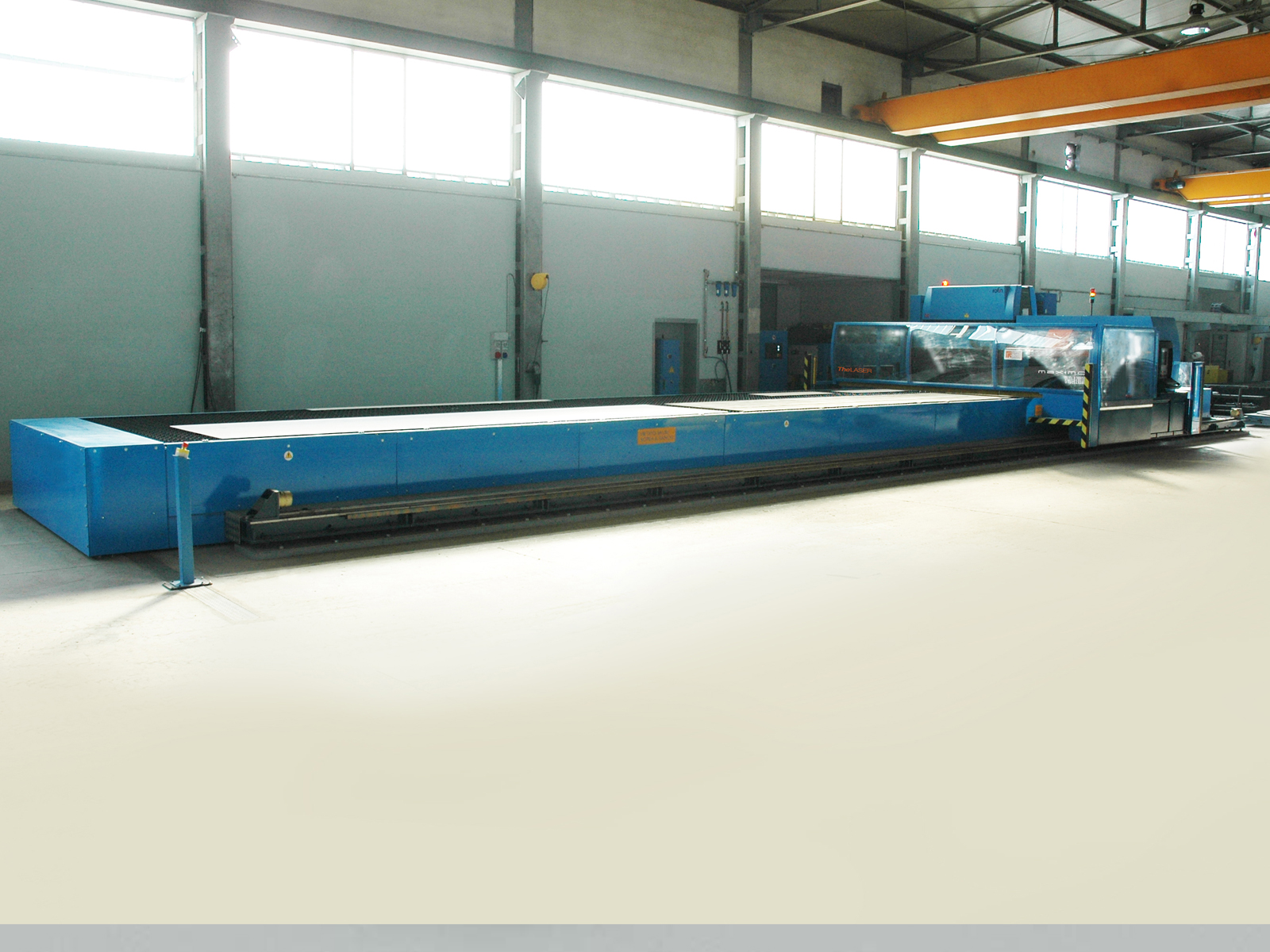

Questo risultato è ottenuto attraverso una soluzione semplice ma estremamente efficace: un’intera macchina taglio laser Platino – struttura meccanica, generatore laser, CNC, carri di movimento, catena ottica e testa di focalizzazione – si muove su rotaie su un tavolo di lavoro fisso, processando lamiere fino a 36 metri di lunghezza.

Oltre agli assi di movimento che caratterizzano Platino (l’asse Z per il movimento verticale, X e Y1 per quello longitudinale e trasversale), Maximo possiede un asse Y2, che permette alla macchina di spostarsi oltre la corsa dell’asse Y1, fin dove la lunghezza della lamiera lo richiede.

Caratteristiche principali

Macchina laser su rotaie con soluzioni brevettate

  • installazione semplice e veloce: la macchina non richiede una fondazione completa. Grazie a un’esclusiva soluzione brevettata per la guida e il supporto isostatico del carro principale, sono sufficienti due plinti di lunghezza pari alla corsa dell’asse Y2
  • uno o più tavoli di supporto lamiere (lunghezza in base all’applicazione) con i relativi dispositivi di aspirazione fumi e raccolta sfridi

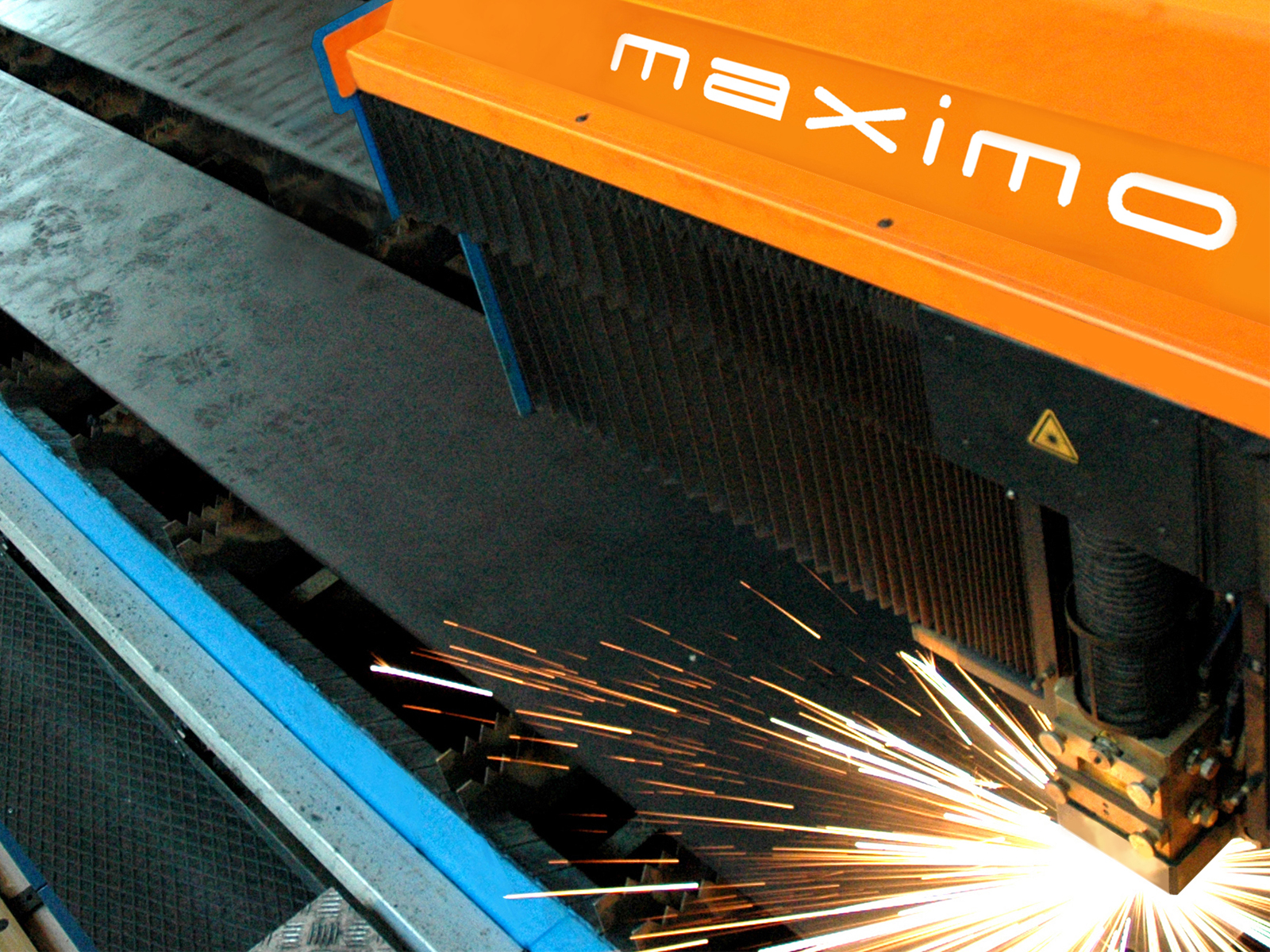

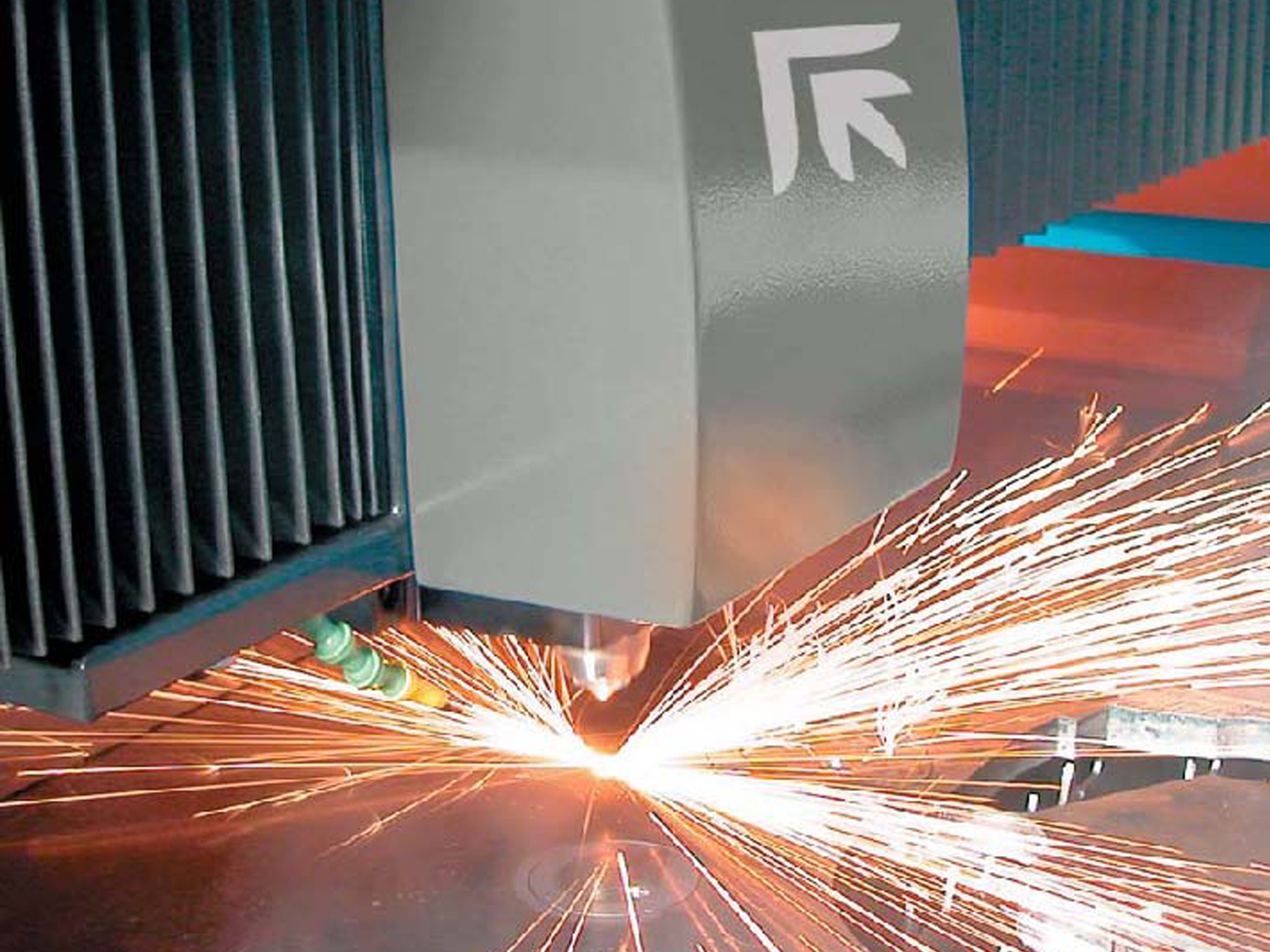

Tecnologia e testa laser CO2

  • laser CO2 slab da 4.000: ampia gamma di materiali e spessori, riduzione della manutenzione, consumo di gas ridotto al minimo, qualità del fascio eccellente
  • sistema a cassetti per un cambio rapido della lente (da 5″ a 7.5”)
  • asse F per il controllo della posizione focale indipendente dall’asse Z
  • SIPS (Safe Impact Protection System), protegge la testa di taglio laser da ogni collisione

Facilità di utilizzo, ergonomia e sicurezza

  • CNC P20L con HMI Windows, Touch screen da 15″, Trackball, Tabelle a bordo macchina (TOB)
  • console remotata opzionale per l’utilizzo della macchina durante i movimenti di Y2
  • webcam opzionale per il controllo da remoto dell’area di lavoro durante il processo laser
  • cabina di protezione che racchiude completamente l’area di lavoro
