Optimo

Il sistema laser 3D di classe superiore per il taglio e la saldatura di pezzi di grandi dimensioni con qualità e precisione senza confronti.

VANTAGGI

Grande volume di lavoro

  • Lavorazione laser di grandi componenti senza riposizionamento – un importante vantaggio competitivo

Affidabilità

  • Una piattaforma collaudata sul campo – oltre 35 anni di esperienza
  • Precisione e qualità di alto livello

Flessibilità

  • Molteplici applicazioni di taglio e saldatura laser
  • Grande e aperto per la massima flessibilità di configurazione

IMPATTO AMBIENTALE

  • efficienza energetica e produttiva: elevata accelerazione con opzione Vivida grazie all’impiego di assi locali
  • elevata precisione nella lavorazione laser – minore spreco di materiale
  • impianto di taglio e saldatura laser con ottimo rapporto fra ingombro e volume di lavoro – meno spazio occupato nello stabilimento

DATI TECNICI

  • Area di lavoro

    X 4.500 mm Y 2.500 mm Z 1.020 mm A 360° B ±135° C ±10 mm W (Vivida) ±10 mm



  • Velocità assi

    X, Y, Z: 50 m/min (traiettoria 85 m/min);  A, B: 1,5 giri/secondo



  • Sorgente laser CO2

    2.500 W – 4.000 W

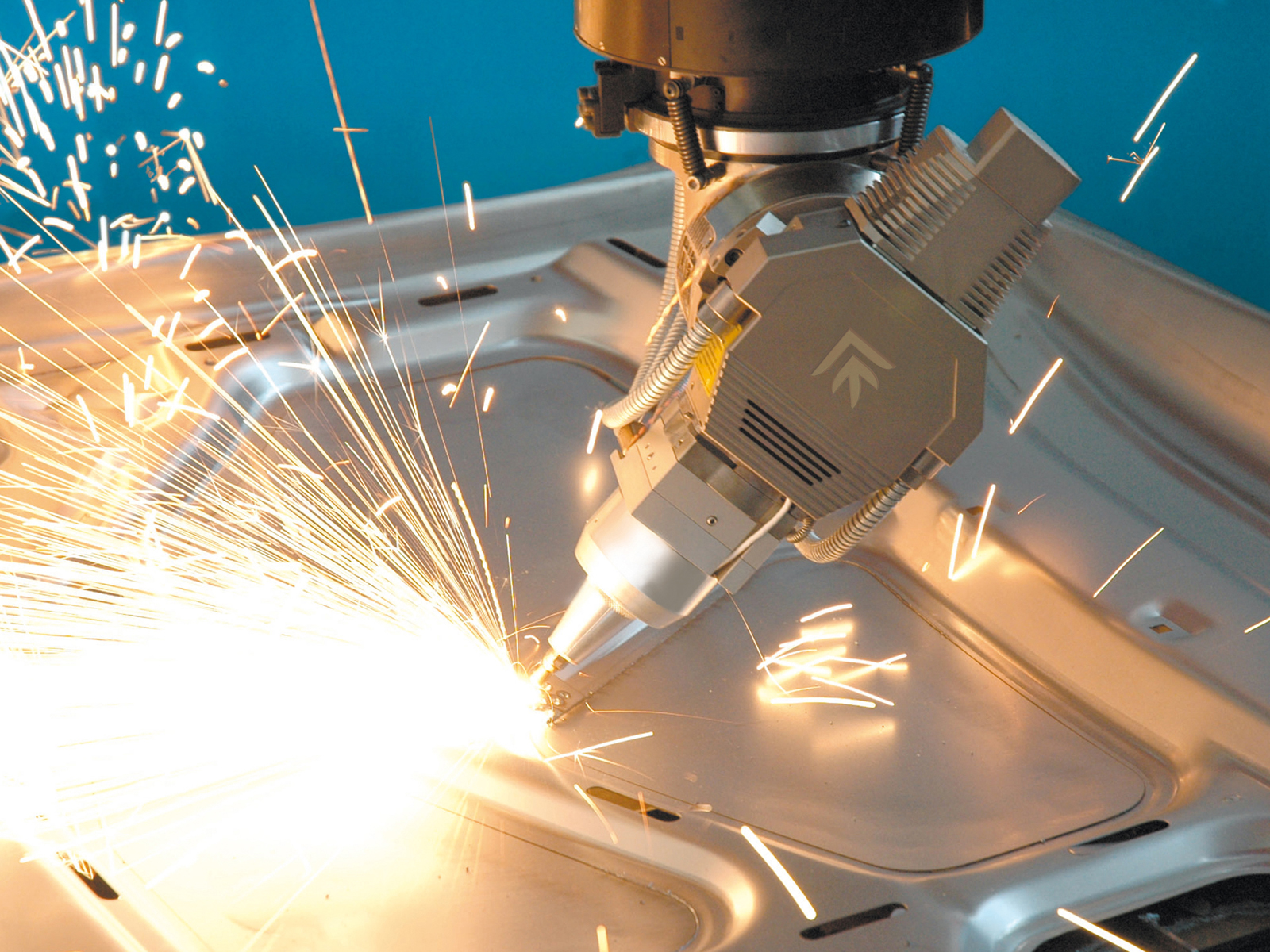

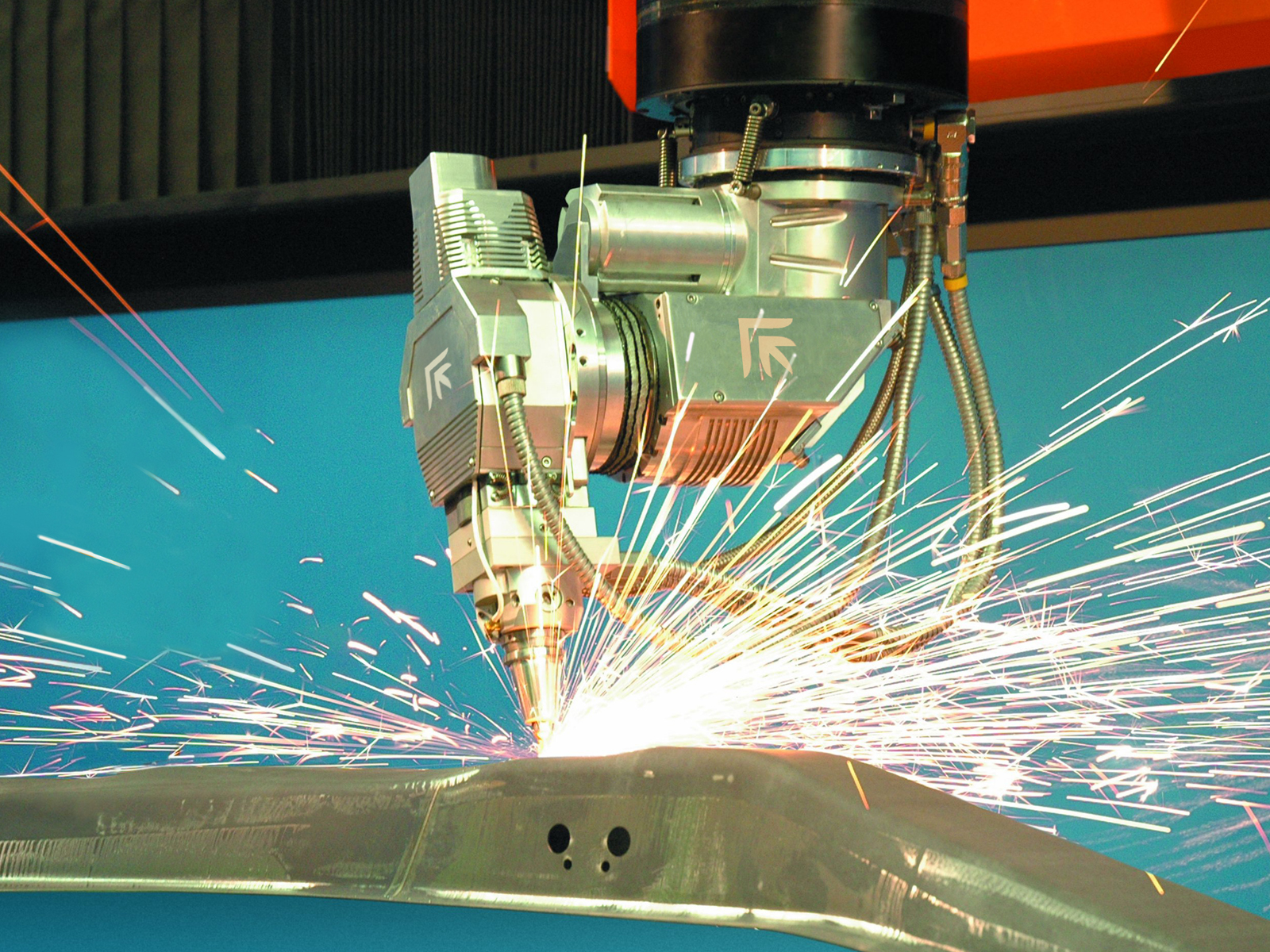

Il taglio laser 3D di eccellenza

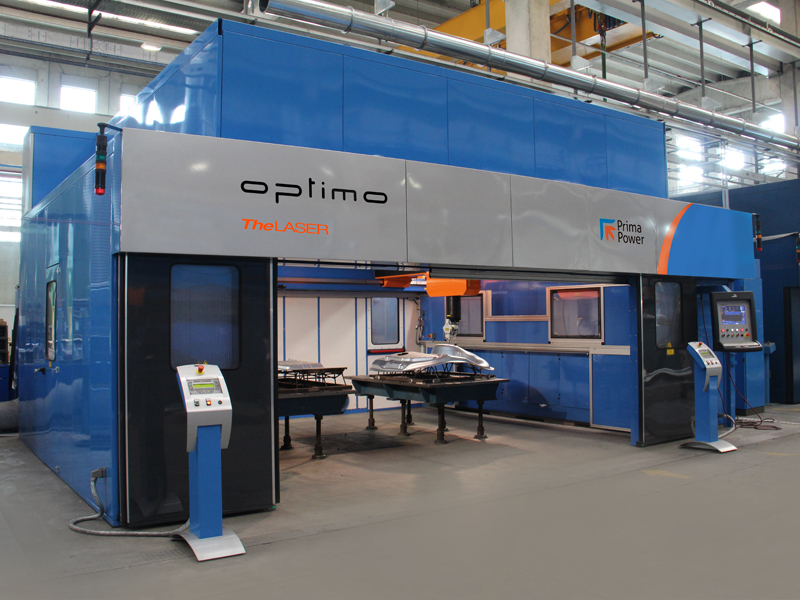

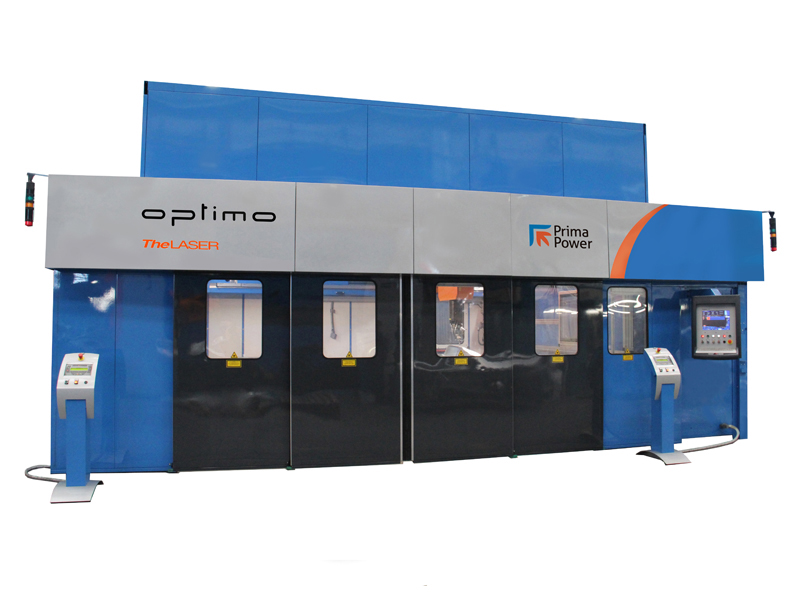

Optimo di Prima Power è il sistema laser 3D per il taglio e saldatura, ad elevata precisione, di pezzi tridimensionali grandi e grandissimi.

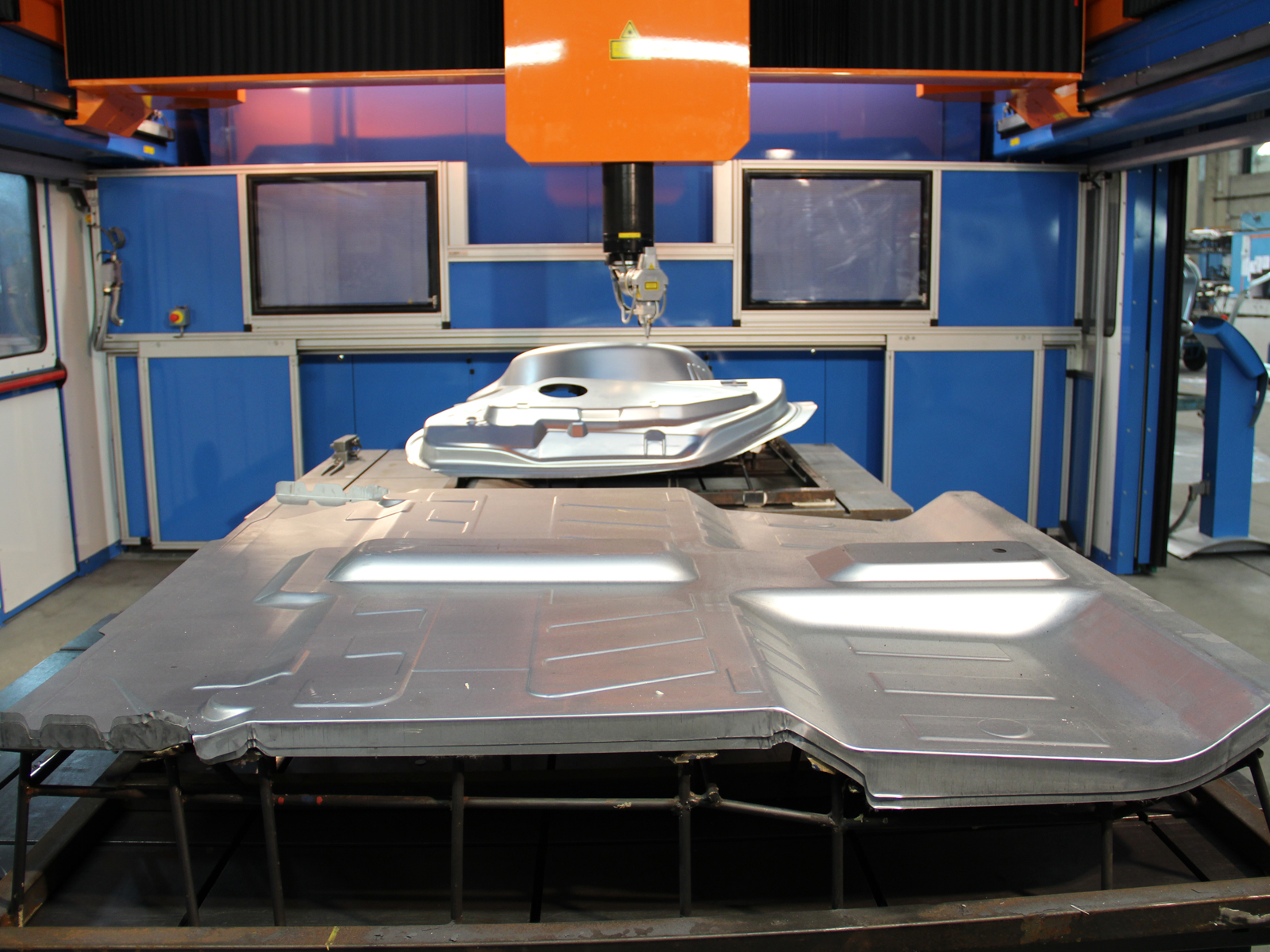

Il volume di lavoro di Optimo, oltre 11m3, non pone limiti alla dimensione dei componenti che possono essere lavorati. Il sistema è adatto a una varietà di applicazioni di taglio e saldatura, grazie alla vasta gamma di sorgenti laser disponibili e al sistema rapido di cambio utensile.

Optimo è una macchina laser ad elevate prestazioni, taglia in modo eccellente e assicura precisione e qualità nella saldatura. Il suo design permette un facile accesso alla zona di lavoro e l’integrazione con una vasta gamma di soluzioni per il supporto e la movimentazione dei pezzi.

Grazie all’ineguagliabile esperienza di Prima Power nei sistemi di taglio laser 3D (il suo primo sistema è stato installato nel 1979), Optimo è una macchina laser di prima classe con affidabilità e qualità superiori.

Caratteristiche principali

Sistema laser preciso, veloce e aperto

  • architettura a portale: accessibilità, precisione di movimento degli assi, rigidità e stabilità
  • carro principale a doppia motorizzazione e trasduzione bilaterale della posizione
  • colonna Z in fibra di carbonio per un’eccellente rigidezza strutturale
  • sistema laser 3D con design compatto: integra macchina, laser e CNC

Il meglio della tecnologia laser CO2 per lavorazioni 3D di pezzi grandi e precisi

  • laser CO2 a flusso assiale veloce e slab con potenze 2,5 a 4 kW

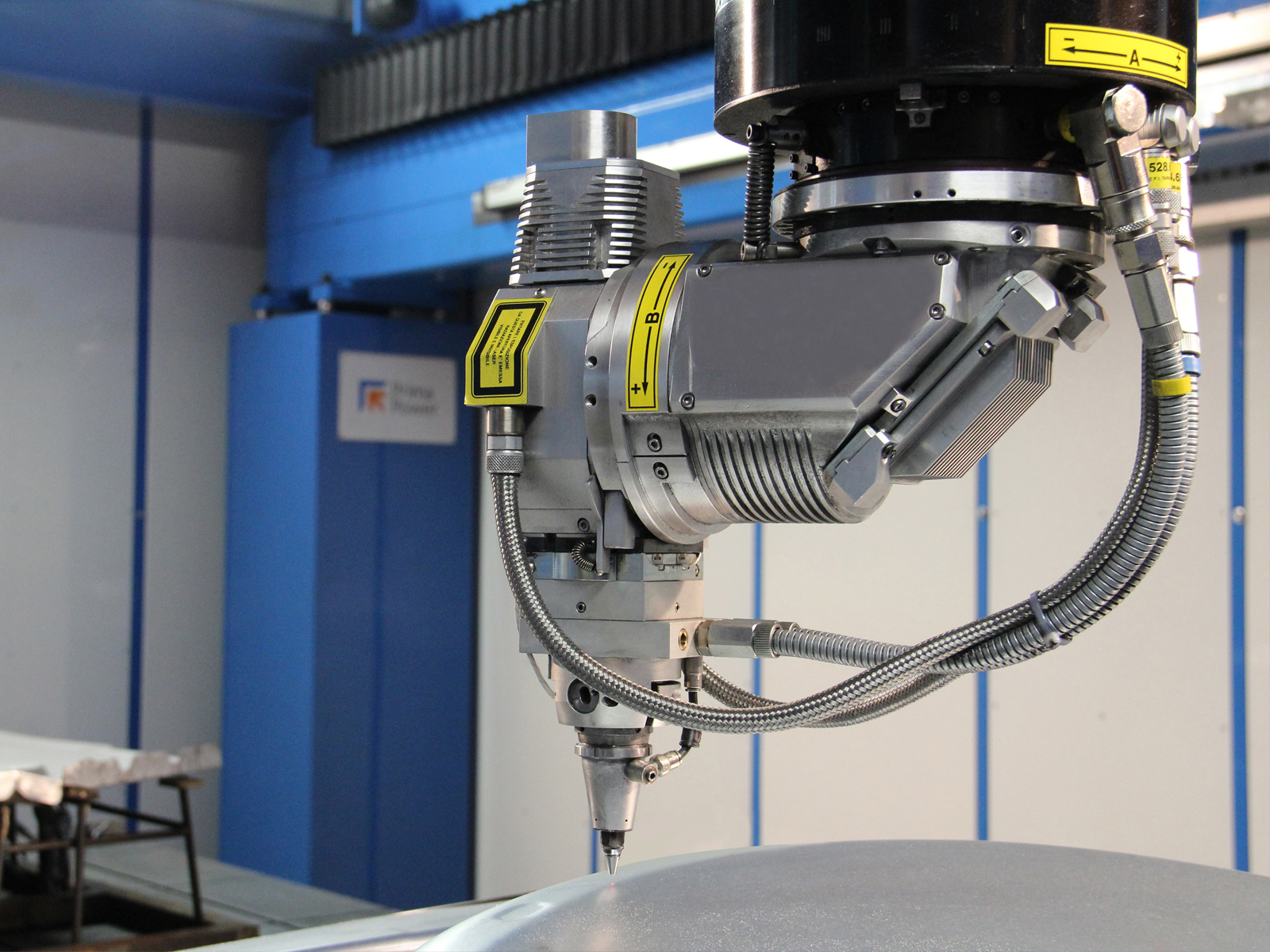

  • testa a motori diretti ad elevata dinamica, precisione e qualità dei movimenti
  • sistema di protezione in caso di collisione, assenza di giochi e tecnologia a motori diretti per ridurre costi e tempi di manutenzione
  • due lenti di focalizzazione (5 “e 7,5”) e sistema di sostituzione rapida dell’utensile per facili cambi di produzione (ad esempio taglio e saldatura laser)
  • asse a elevata dinamica per l’inseguimento adattativo della superficie del pezzo
  • doppio giunto di sicurezza (SIPS): in caso di urto, l’ugello e/o tutta la testa collassano. Riposizionamento facile e rapido
  • testa Vivida opzionale con assi locali sincronizzati con quelli principali della macchina per una drastica riduzione dei tempi ciclo

CNC e software semplici ed efficienti

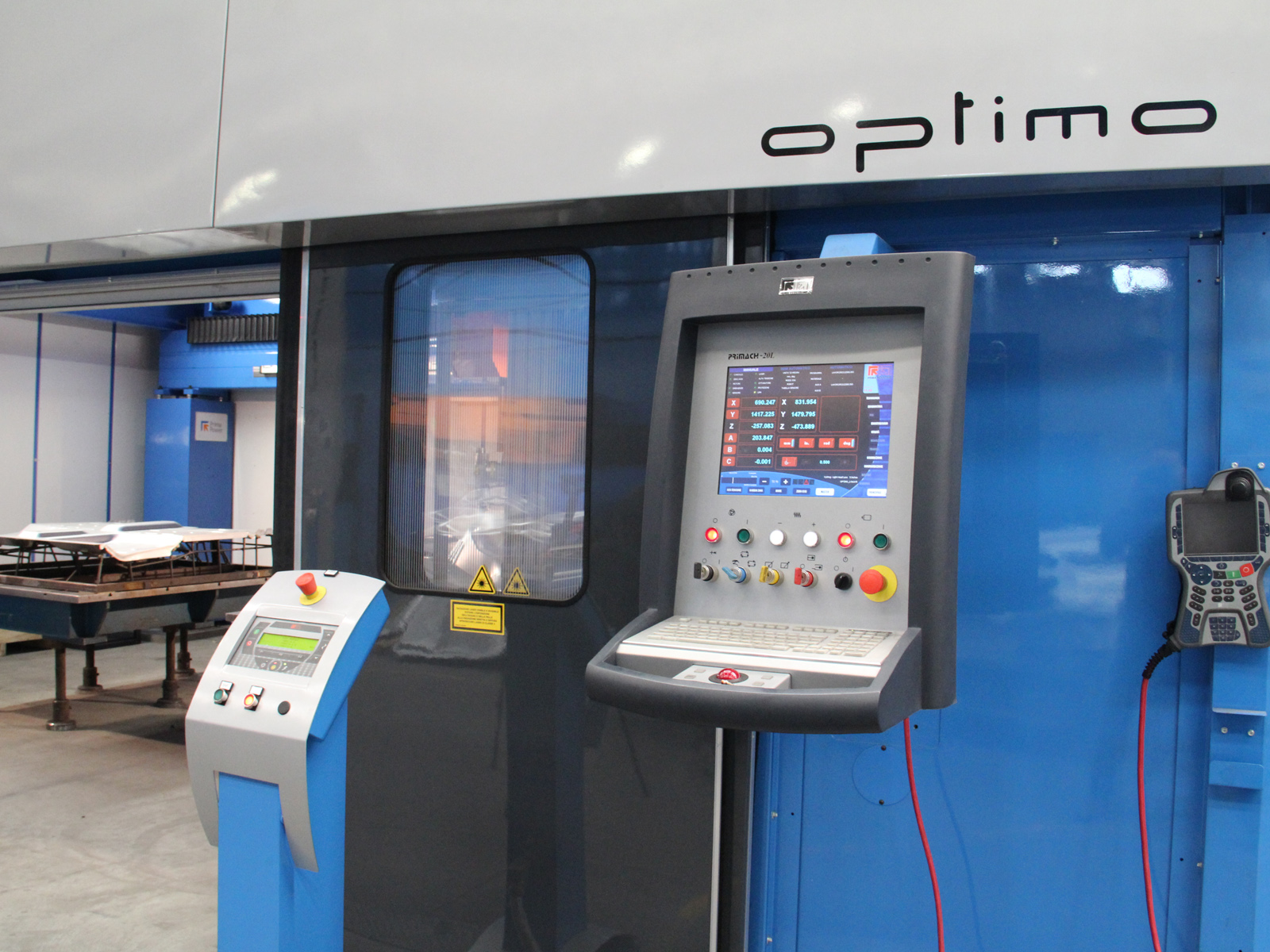

  • console P20L ergonomica e di semplice utilizzo con touch screen e trackball
  • Handbox portatile per programmare in auto-apprendimento in modo ergonomico e intuitivo (schermo ampio, interfaccia grafica, joystick) e avanzati sistemi di programmazione off-line
  • vasta gamma di moduli per l’automazione di movimentazione e stoccaggio materiale
