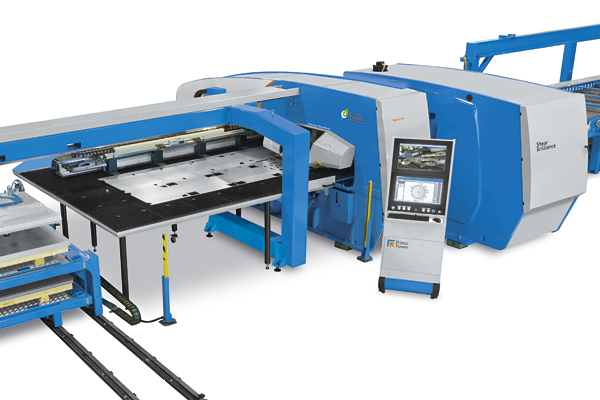

Shear Brilliance SBe

La cella SBe combina punzonatura e cesoiatura integrate, concetto ideato da Prima Power fin dal 1987, conta oggi oltre 2000 celle installate nel mondo. Materiali compositi, tecnologia servo-elettrica e motori lineari per raggiungere impressionanti livelli di performance che si traducono in un livello di produttività superiore, con lavorazioni versatili e flessibili.

VANTAGGI

Benefici del processo

Produzione automatizzata e versatile – minor impiego di risorse, maggior produttività

Risparmio di materiale – niente scheletri, meno scarti di punzonatura, più pezzi prodotti

Miglior utilizzo del nesting – più pezzi da un singolo foglio

Migliore qualità nei tagli

Smistamento automatico dei pezzi dopo la cesoiatura – meno lavorazioni, migliore qualità del pezzo

Shear Brilliance – SBe

La più veloce e la più resistente punzonatrice servo-elettrica presente nel mercato

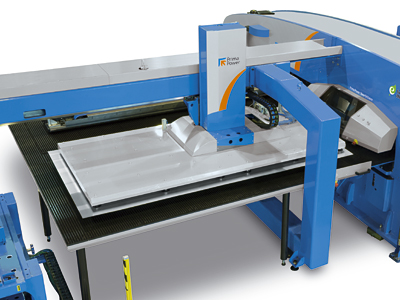

Ciclo di carico estremamente veloce – maggior produttività

Velocità di punzonatura fino a 1300 hpm – la massima attualmente esistente per la lavorazione di formati standard

Area di lavoro comune 3100 mm – punzonatura e cesoiatura senza riposizionamento

Forza di punzonatura pestone fino a 35 ton – superficie punzonabile più ampia con singolo colpo

Elevato numero di utensili installabili – minimi tempi di set up

Massima velocità di posizionamento – precisione ed affidabilità

IMPATTO AMBIENTALE

  • Progettata seguendo la filosofia Lego = la linea SB cresce a tua richiesta
  • Gestione del materiale grezzo e dei particolari può essere eseguita da un solo lato = spazio ridotto di movimentazione
  • Altissima velocità e precisione di punzonatura = meno sfridi, qualità più alta
  • Struttura ad “O” molto resistente per un perfetto allineamento degli utensili = minor usura degli utensili di punzonatura
  • Ampia area di lavoro (3 mt) senza riposizionamento = maggiore capacità di produzione e risparmio di tempo
  • Grande risparmio di materiale = migliore utilizzo del foglio (10/15% in media) rispetto ad una macchina stand alone

DATI TECNICI

  • Dimensione massima del foglio SBe6 = 3100mm x 1610 mm
  • Corsa Asse X 4,070 mm – Asse Y 1,640 mm
  • Velocità di posizionamento fino a 210 m/min
  • Forza pestone 27 o 35 ton
  • Num. massimo di utensili in torretta / utensili (indice)rotanti 576 / 192
  • Velocità di punzonatura = 1 mm 1,300 hpm – 25 mm 580 hpm – 250 mm 235 hpm  / marcatura 3,000 hpm

Shear Brilliance – eccellente produttività

Il concetto di punzonatura e cesoiatura integrata è stato ideato da Prima Power fin dal 1987 e attualmente conta oltre 2000 celle di punzonatura e cesoiatura integrate, installate nel mondo.

La nuova Shear Brilliance è costruita con i più avanzati materiali compositi, tecnologia servo-elettrica e motori lineari, per raggiungere impressionanti livelli di performance, che si traducono in una produttività versatile e flessibile.

Principi del processo

Produzione automatizzata e versatile – minor impiego di risorse, maggior produttività

Risparmio di materiale – niente scheletri, meno scarti di punzonatura, più pezzi prodotti

Miglior utilizzo del nesting – più pezzi da un singolo foglio

Migliore qualità nei tagli

Smistamento automatico dei pezzi dopo la cesoiatura – meno lavorazioni, migliore qualità del pezzo

Caratteristiche principali

  • Ciclo di carico estremamente veloce – maggior produttività
  • Velocità di punzonatura fino a 1300 hpm – la massima attualmente esistente per la lavorazione di formati standard
  • Area di lavoro comune 3100 mm – punzonatura e cesoiatura senza riposizionamento
  • Forza di punzonatura pestone fino a 35 ton – superficie punzonabile più ampia con singolo colpo
  • Elevato numero di utensili installabili – minimi tempi di set up
  • Massima velocità di posizionamento – precisione ed affidabilità
